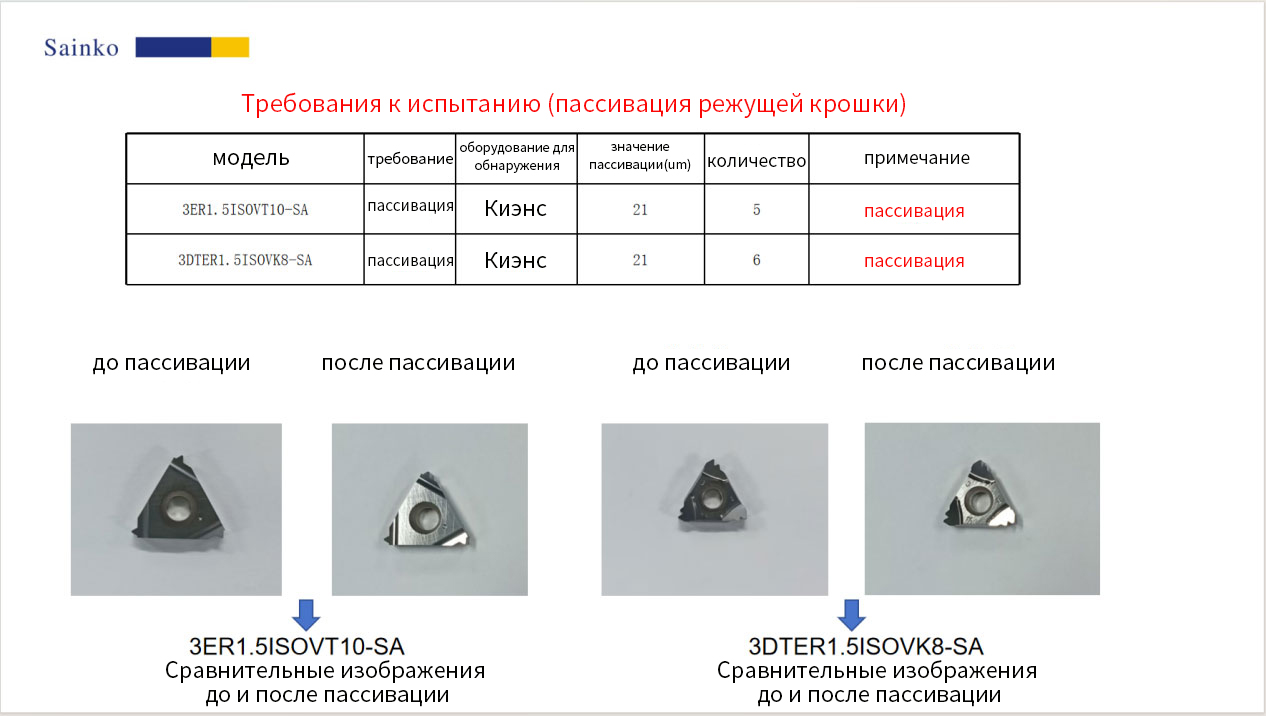

В данном случае для удовлетворения потребностей клиента проводится проверка процесса пассивации для двух режущих зерен 3ER1.5ISOVT10-SA и 3DTER1.5ISOVK8-SA. Основная цель — добиться соответствия пассивационных значений стандарту посредством обработки пассивацией, улучшить дефекты режущей кромки и повысить режущие характеристики.

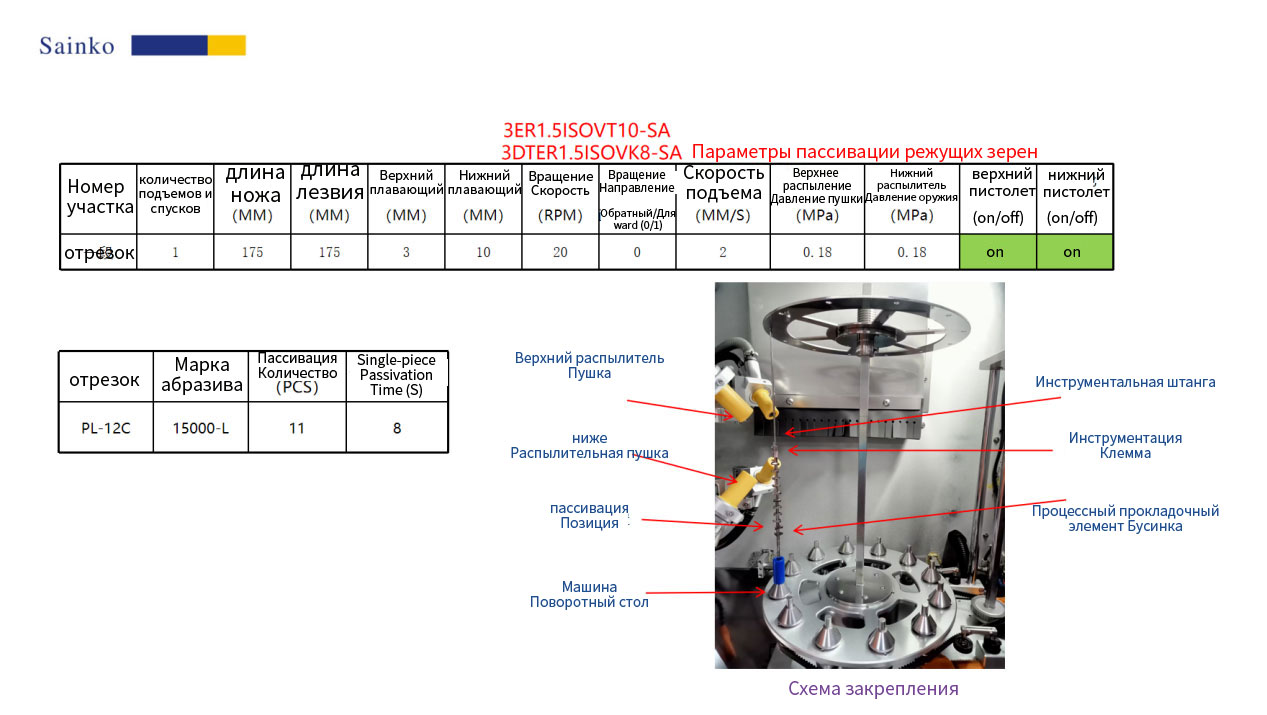

Проверка проводилась с использованием шлифовально-отполировочного станка PL-12C с применением абразива модели 15000-L для выполнения технологической обработки. Конкретные параметры показаны на рисунке. В соответствии с одноэтапной технологией установлено поддержание включенного состояния двух пистолетов, что в сочетании с вспомогательными приспособлениями, такими как технологические сепараторы шаров, обеспечивает стабильное закрепление абразивных гранул и равномерное пассивирование.

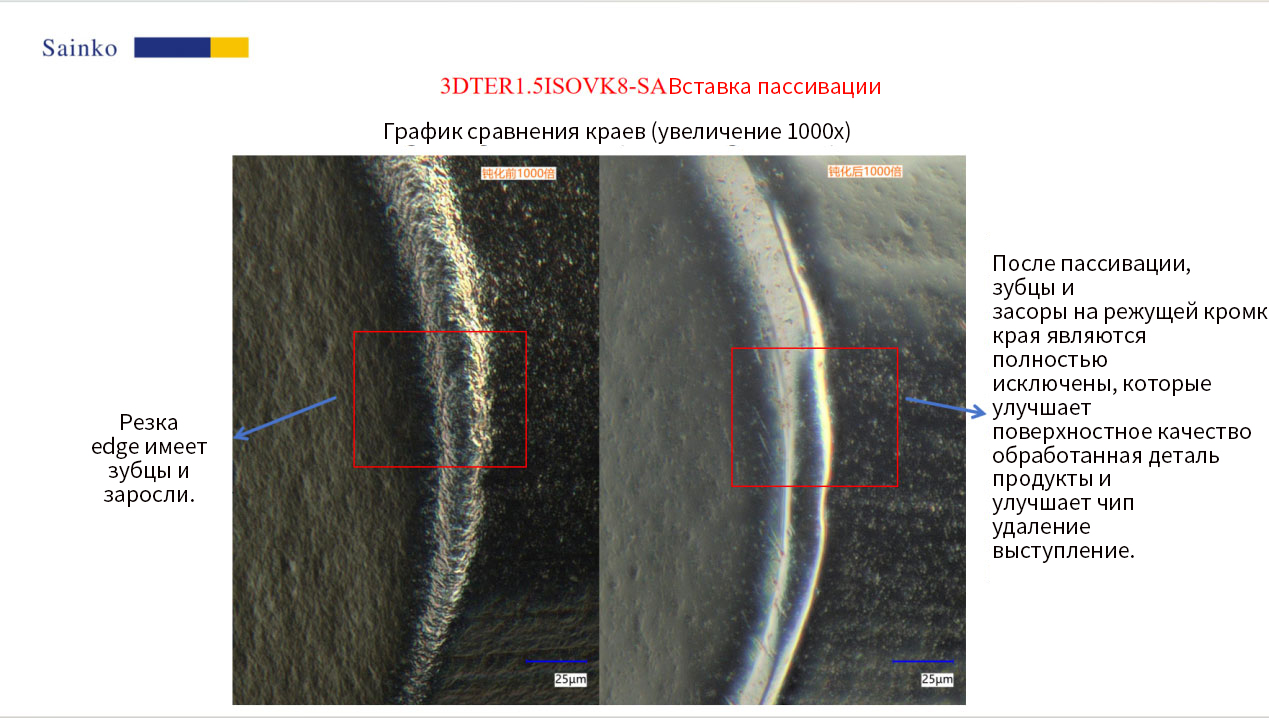

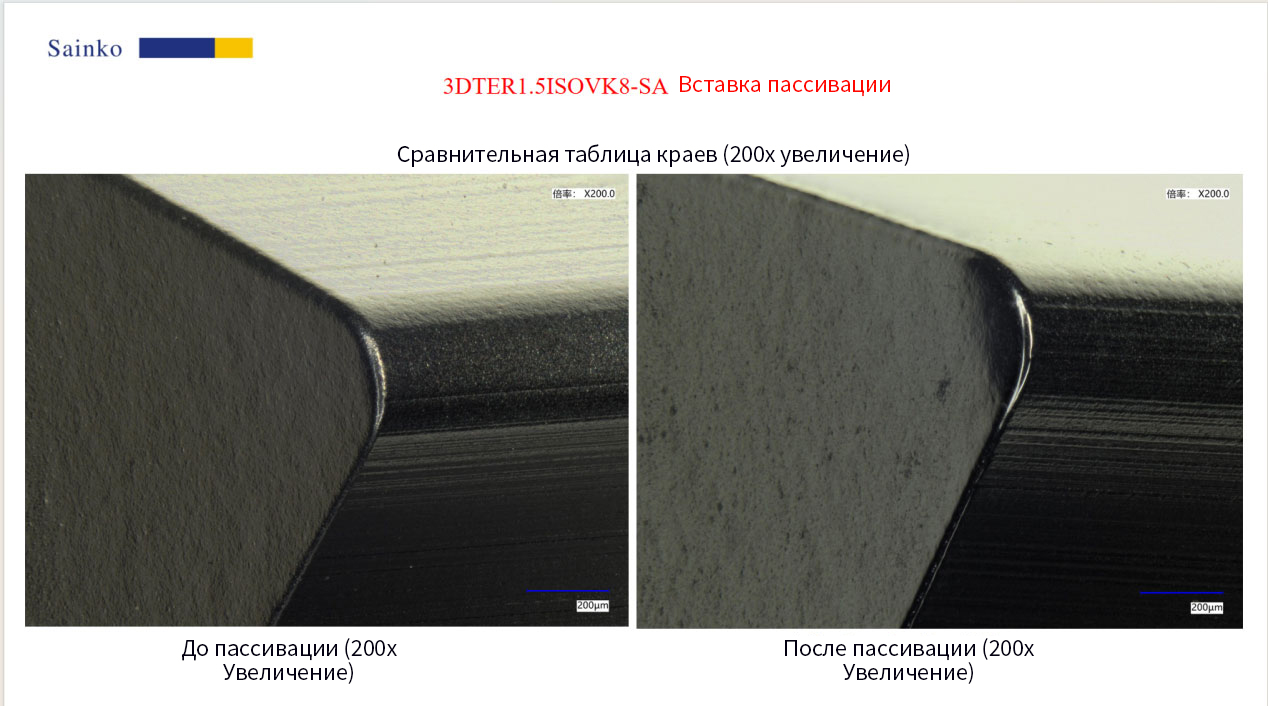

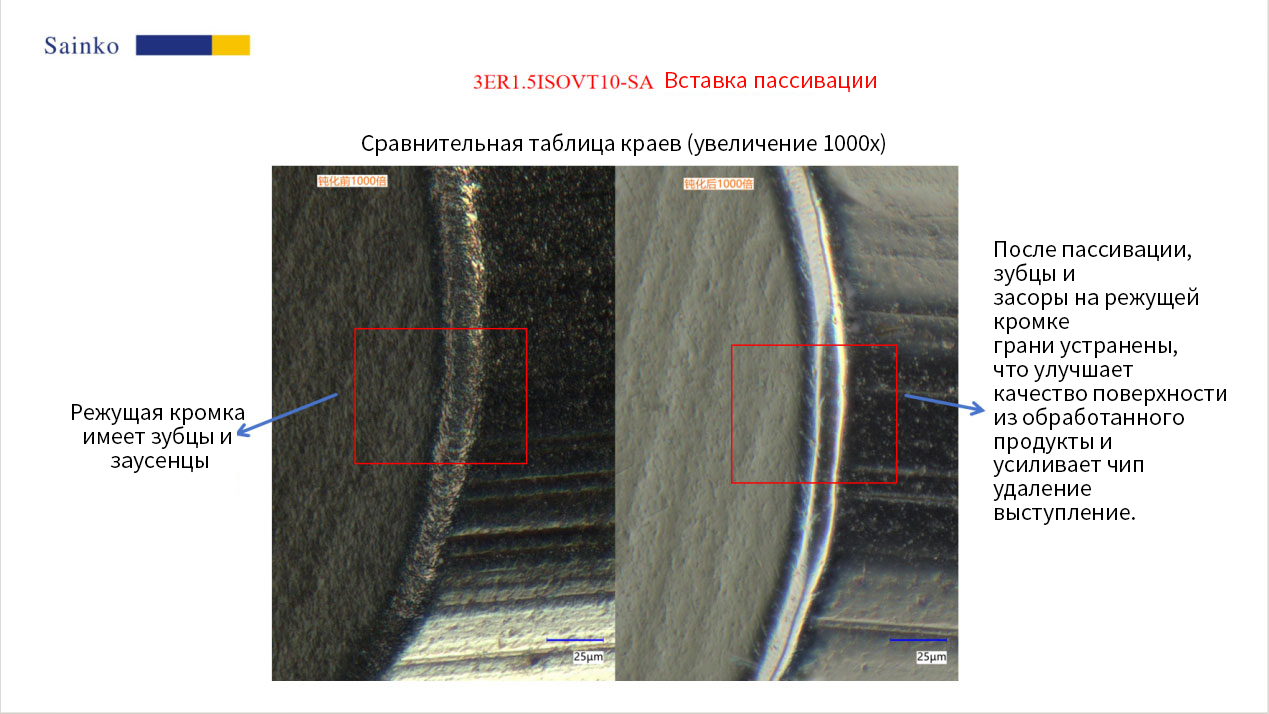

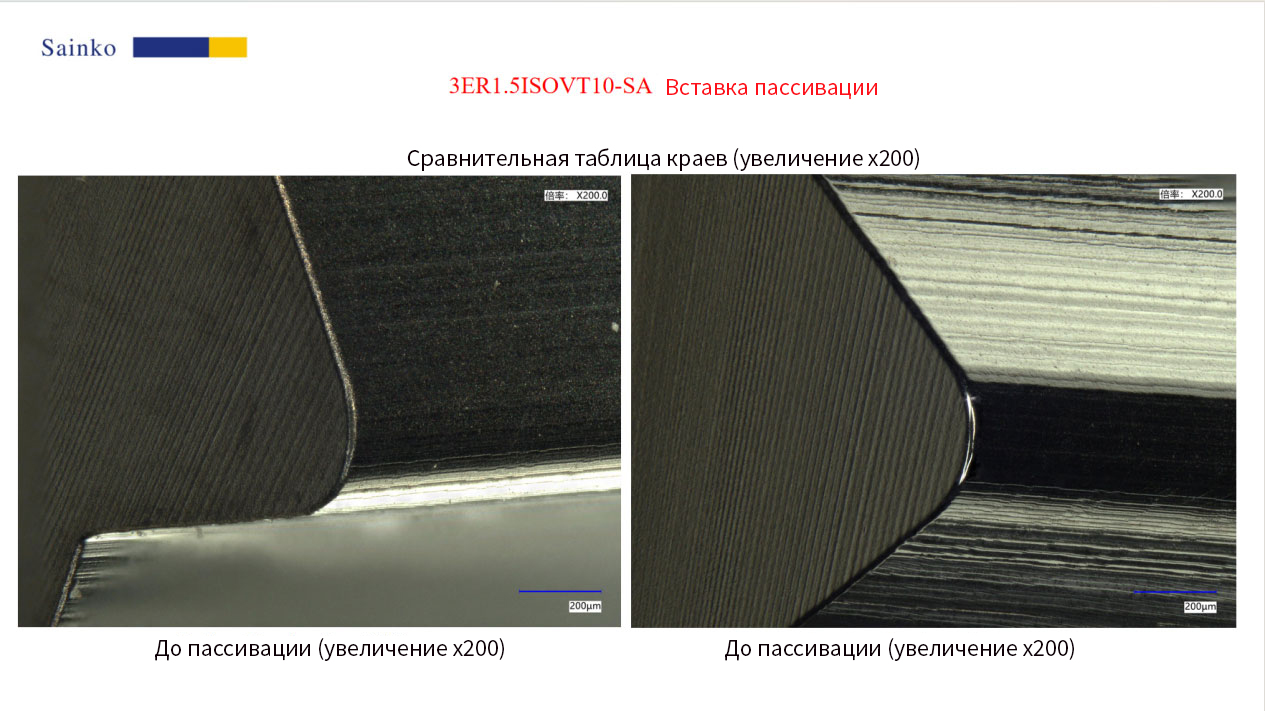

Путем проверки с помощью оборудования Keyence и микроскопического наблюдения (увеличение 200 и 1000 раз) было подтверждено значительное улучшение: на обеих режущих гранях перед пассивацией присутствовали заметные дефекты, такие как зубцы и заусенцы. Перед пассивацией значения R для 3ER1.5ISOVT10-SA составляли 17,94 мкм, а для 3DTER1.5ISOVK8-SA — 27,97 мкм. После пассивации дефекты зубцов и заусенцев значительно уменьшились, а значения R были отрегулированы до 21,72 мкм и 21,61 мкм соответственно, достигнув целевых значений.

Последующие испытания показали, что пассивированные абразивные гранулы не только эффективно повышают качество поверхности обрабатываемых изделий, но и оптимизируют выдачу стружки, обеспечивая надежную основу для эффективной и стабильной обработки.
